Mô tả chi tiết Qu-7 / Qu-7D
Allen & Heath Qu-7 và Qu-7D dùng nền tảng XCVI 96 kHz của thế hệ Qu mới. Cả hai xử lý 38 input, gồm 32 mono/linkable và 3 stereo, với 32 cổng mic/line Combi tại chỗ. Bản D bổ sung giao diện Dante tích hợp.
Phần cứng và bố cục điều khiển

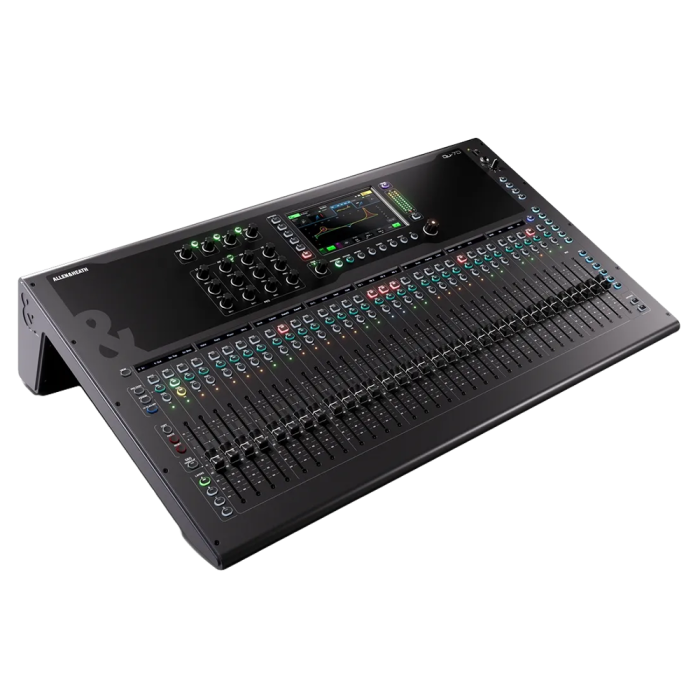

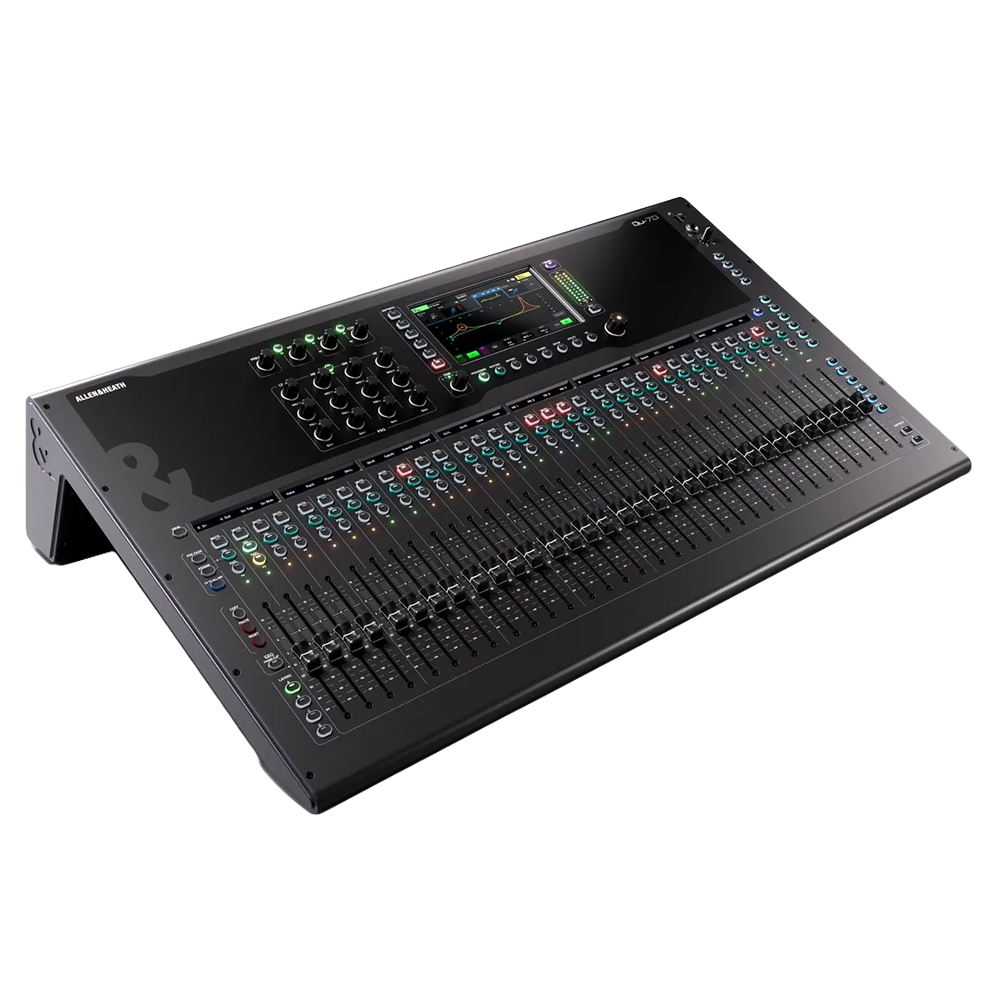

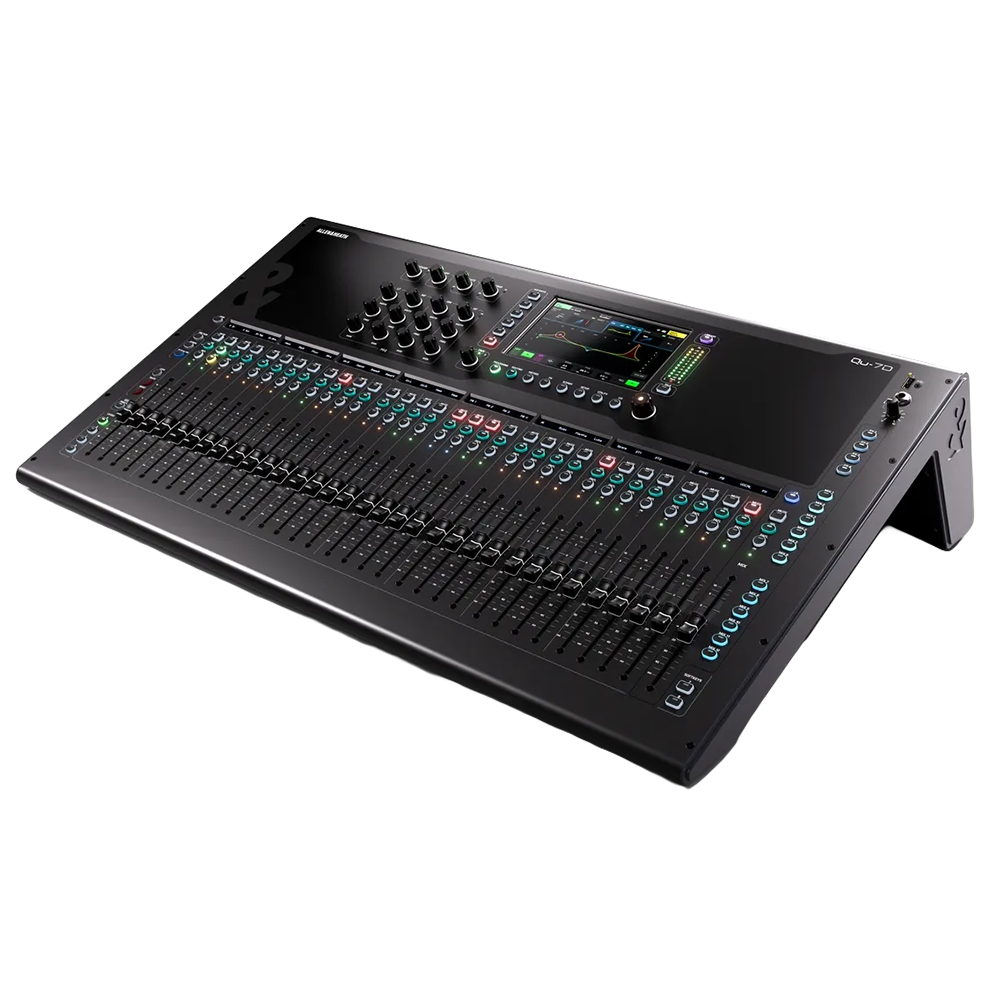

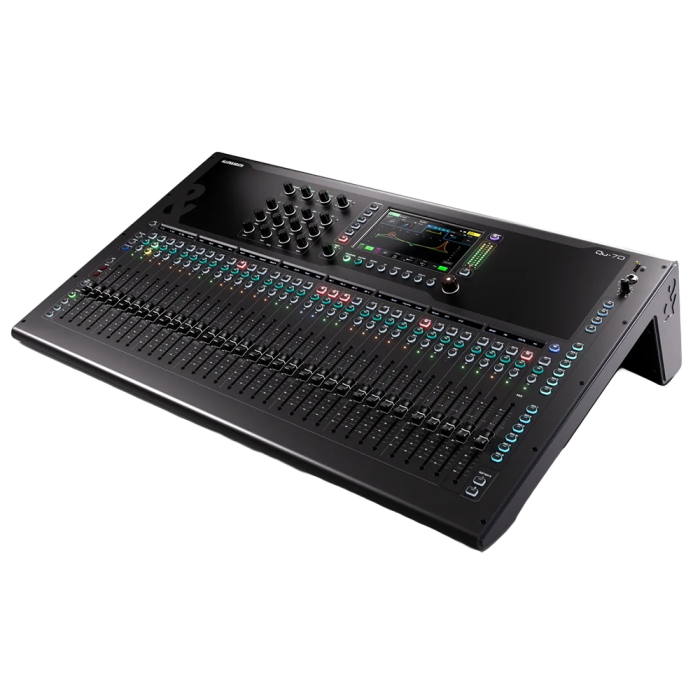

33 fader motorized 100 mm hoạt động trên 4 lớp có thể tùy chỉnh. Màn hình cảm ứng điện dung 7 inch, nhãn hiển thị kênh và meter Chromatic hỗ trợ nhận diện nguồn. Tám SoftKeys cùng routing linh hoạt cho phép tổ chức thao tác theo show hoặc người vận hành.
Xử lý và công cụ hỗ trợ thiết lập
Kiến trúc gồm 12 mix, 4 mono/linkable matrix và Main LR stereo. Input có HPF, gate, PEQ, compressor và delay; mix có thêm GEQ. Sáu Multi-FX có stereo return riêng. Gain Assistant hỗ trợ đặt và theo dõi gain; Feedback Assistant cung cấp tối đa 16 bộ lọc trên mỗi output theo cấu hình hỗ trợ.
AMM 32 kênh phục vụ chương trình dùng nhiều micro. Qu mới có nền tảng DEEP Processing Ready, cho phép bổ sung các add-on tương thích theo giấy phép. Các xử lý được mua hoặc kích hoạt thêm cần được phân biệt với chức năng có sẵn trên mixer.
Ghi âm qua USB và thẻ SD
USB-C audio interface truyền 32×32 kênh với máy tính. Khe SD hỗ trợ ghi/phát 16 kênh ở 96 kHz hoặc 32 kênh ở 48 kHz. USB-A dùng cho ghi/phát stereo và trao đổi dữ liệu. Số kênh thu âm phải gắn với đúng tần số lấy mẫu và phương thức kết nối.
SLink và phiên bản có Dante

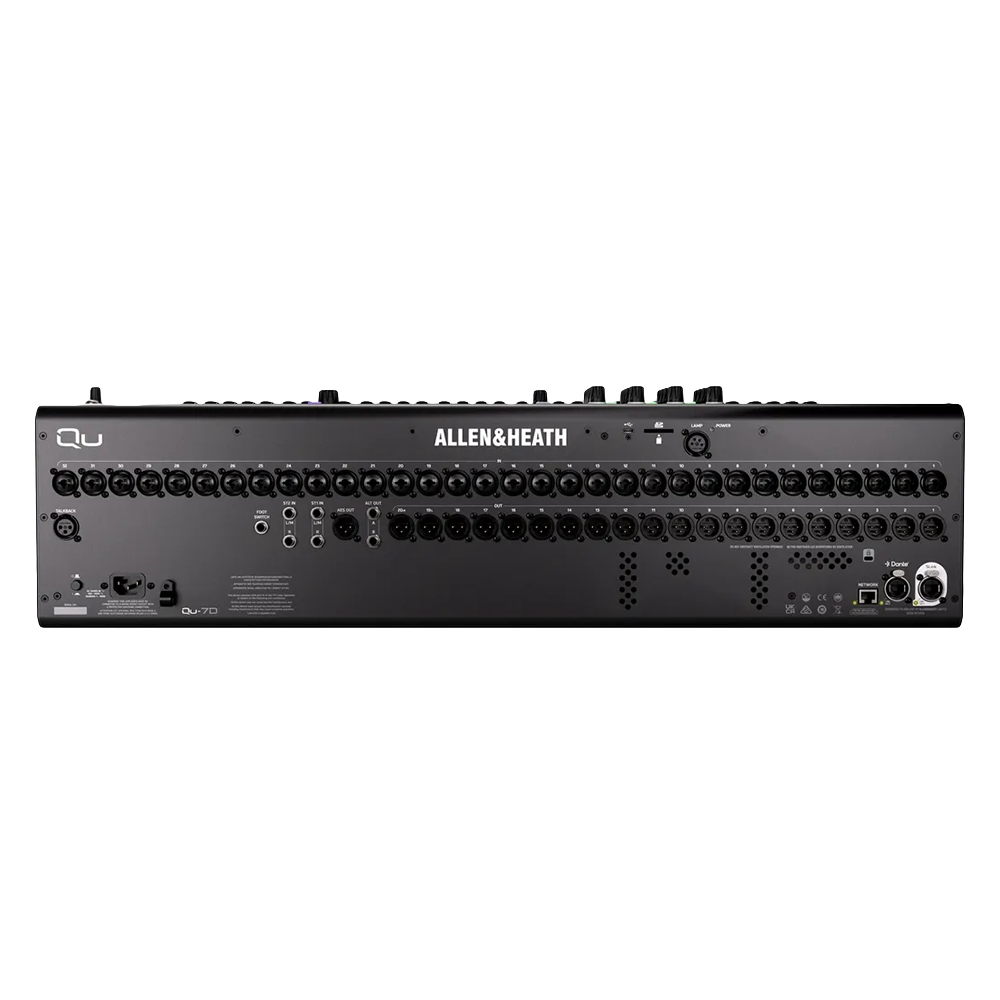

I/O tại chỗ gồm 32 mic/line Combi, 2 stereo line input, talkback riêng, 20 XLR output, 2 TRS output và AES3 stereo output. SLink kết nối expander và hệ thống tương thích, với khả năng truyền tối đa 128×128 kênh 96 kHz cho patching; engine của mixer vẫn xử lý 38 input.

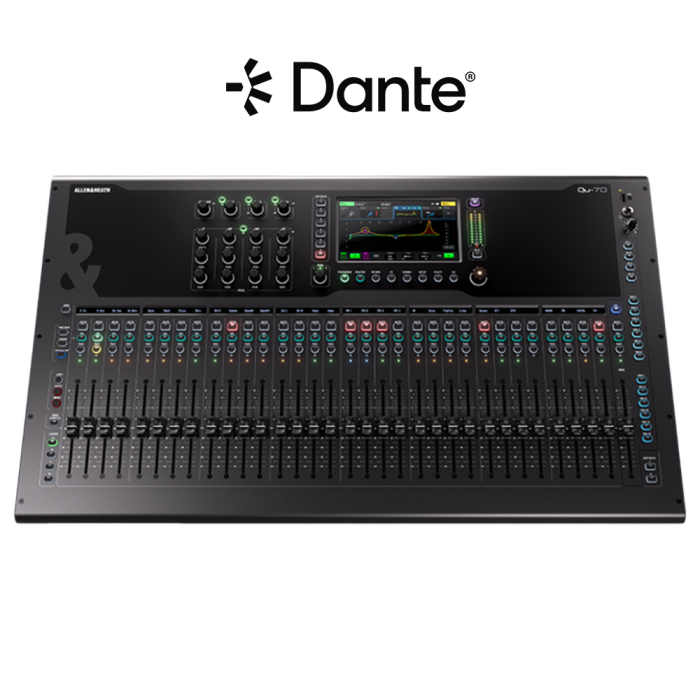

Qu-7D có Dante 16×16 ở 48/96 kHz qua EtherCON riêng; Qu-7 thường không có Dante tích hợp. Các ứng dụng Qu-MixPad và Qu4You hỗ trợ điều khiển từ xa hoặc personal monitoring. Khi lựa chọn cấu hình, cần đối chiếu đúng bản thường hoặc bản D trên tên thiết bị.
Xem thêm dòng Qu của B-Star và các model Qu-6 / Qu-6D, Qu-5 / Qu-5D để so sánh cấu hình.
Xem giới thiệu và tính năng từ Allen & Heath hoặc tài liệu kỹ thuật của hãng. Liên hệ B-Star để đối chiếu cấu hình và thiết bị mở rộng cho hệ thống.
Thông số kỹ thuật Qu-7 / Qu-7D
KIẾN TRÚC VÀ PHIÊN BẢN (ENGINE)
|
| Thông số |
Giá trị / điều kiện |
| Phiên bản trên cùng trang |
Qu-7 và Qu-7D; Dante chỉ có trên Qu-7D |
| Engine |
XCVI 96 kHz; bit depth tới 96-bit |
| Input to Mix |
38 kênh: 32 mono/linkable + 3 stereo |
| Kiến trúc bus theo bảng hệ thống |
28 bus |
| Mix output xử lý |
24 kênh; 12 mix + LR và matrix theo cấu hình hãng |
| Mix |
12 mix: 6 mono/linkable aux/group + 6 stereo aux/group |
| Main LR |
Stereo |
| Matrix |
4 mono/linkable matrix |
| FX sends |
4 |
| Scene |
300 mỗi show; safes, global/per-scene recall filters |
| Library và quyền truy cập |
FX, processing và channel libraries; User Permissions |
I/O TẠI CHỖ VÀ ĐIỀU KHIỂN (CONTROL)
|
| Thông số |
Giá trị / điều kiện |
| Mic/line Combi input tại chỗ |
32 |
| Stereo line input tại chỗ |
2 stereo; mỗi stereo 2 TRS |
| Talkback input |
1 XLR riêng |
| Line output tại chỗ |
20 XLR + 2 TRS |
| Headphone |
Stereo output |
| Fader |
33 motorized 100 mm; 4 lớp tùy chỉnh |
| Màn hình |
7 inch điện dung; 800×480; RGB 24-bit |
| SoftKeys |
8 |
| Mute / DCA groups |
8 / 8 |
| Lamp socket |
12 V |
| Footswitch |
Single/dual; momentary/latching |
| Mạng và MIDI |
TCP/IP Ethernet; MIDI qua USB-C và TCP/IP |
ĐẶC TÍNH NGÕ VÀO (INPUTS)
|
| Thông số |
Giá trị / điều kiện |
| Kiểu mic/line input |
Balanced Combi XLR/Jack; preamp lưu/gọi lại được |
| Độ nhạy mic/line |
-60 đến 0 dBu |
| TRS input PAD |
-20 dB cố định |
| Gain preamp |
0 đến +60 dB; bước 1 dB |
| Mức vào tối đa XLR/TRS |
+16 dBu mic / +30 dBu TRS PAD input |
| Trở kháng mic/TRS |
>1.5 kΩ / >20 kΩ |
| THD+N tới AES direct out ở gain 0 dB |
0.002%; -92 dB; ngõ vào 0 dBu, 1 kHz; 20 Hz–20 kHz |
| THD+N tới AES direct out ở gain +30 dB |
0.004%; -88 dB; ngõ vào -30 dBu, 1 kHz; 20 Hz–20 kHz |
| Phantom |
+48 V; dung sai +3/-2 V |
| Stereo line input |
Balanced; 2 jack TRS 6.35 mm mỗi stereo |
| Mức stereo danh định |
+4 dBu |
| Trim stereo |
±24 dB |
| Mức stereo vào tối đa |
+21 dBu |
| Trở kháng stereo |
>6 kΩ |
ĐẶC TÍNH NGÕ RA (OUTPUTS)
|
| Thông số |
Giá trị / điều kiện |
| Ngõ ra analog |
XLR balanced; A/B balanced TRS 6.35 mm |
| Nguồn ngõ ra |
Patch được toàn bộ |
| Trở kháng output |
<75 Ω |
| Mức ra danh định |
+4 dBu = 0 dB meter |
| Mức ra tối đa |
+22 dBu |
| Nhiễu ngõ ra khi mute |
-88 dBu; 20 Hz–20 kHz |
| AES3 output |
Stereo XLR balanced; mặc định 96 kHz với SRC bypass |
| Tần số AES3 output |
44.1/48/88.2/96 kHz |
| Định dạng điện AES3 |
2.5 Vpp balanced; kết cuối 110 Ω |
HIỆU NĂNG ÂM THANH (AUDIO PERFORMANCE)
|
| Thông số |
Giá trị / điều kiện |
| Điều kiện đo |
XLR balanced vào → XLR ra; gain 0 dB; ngõ vào 0 dBu |
| Dải động |
110 dB |
| Đáp tuyến tần số |
20 Hz–20 kHz; +0/-0.5 dB |
| Headroom |
+18 dB |
| Mức vận hành nội bộ |
0 dBu |
| THD+N mic/line → Main LR |
0.005%; -87 dB; unity gain; 20 Hz–20 kHz |
| Căn chỉnh dBFS |
+18 dBu = 0 dBFS; +22 dBu tại XLR out |
| Hiệu chuẩn meter |
0 dB meter = -18 dBFS; +4 dBu tại XLR out |
| Meter main |
2 × 12 segment; đáp ứng peak nhanh; theo PAFL |
| Meter kênh |
Chromatic; cấu hình màu và độ sáng |
| Chỉ báo peak |
-3 dBFS; +19 dBu tại XLR out; cảm nhận đa điểm |
| Tần số lấy mẫu |
96 kHz |
| Bit depth xử lý |
XCVI dùng bit depth riêng; tối đa 96-bit |
| Độ trễ |
<0.7 ms; mic input tại chỗ → Main LR |
XỬ LÝ INPUT (INPUT PROCESSING)
|
| Thông số |
Giá trị / điều kiện |
| Nguồn input |
CH1–32 patch được toàn bộ; ST1/ST2/USB fixed patch |
| Nguồn USB chung |
Qu-Drive hoặc USB-C streaming; tự chuyển nguồn |
| Polarity |
Normal/Invert |
| Trim |
-24 đến +24 dB |
| HPF |
20 Hz–2 kHz; 12/18/24 dB/octave |
| Insert input |
Patch digital/analog và mức -10 dBV |
| Input delay |
Tối đa 341 ms |
| Gate sidechain |
Patch được nguồn |
| Gate sidechain filter |
HPF 20 Hz–5 kHz; BPF 120 Hz–10 kHz Q=1; LPF 120 Hz–20 kHz |
| Gate threshold/depth |
-72 đến +18 dBu / 0–60 dB |
| Gate attack/hold/release |
50 µs–300 ms / 10 ms–5 s / 10 ms–1 s |
| PEQ |
4 band fully parametric; 20 Hz–20 kHz; ±15 dB |
| PEQ band 1 và 4 |
Shelving Baxandall, bell hoặc HPF/LPF 12 dB/octave |
| PEQ band 2 và 3 |
Bell |
| PEQ bell width |
Q biến thiên; 1.5 đến 1/9 octave theo datasheet |
| Compressor |
Sidechain patch được; Ducker; lựa chọn DEEP; makeup gain +18 dB |
| Compressor sidechain filter |
HPF 20 Hz–5 kHz; BPF 120 Hz–10 kHz; LPF 120 Hz–20 kHz; Q=1 |
| Compressor threshold/ratio |
-46 đến +18 dBu / 1:1 đến infinity |
| Compressor attack/release |
30 µs–300 ms / 50 ms–2 s |
| Compressor knee |
Soft/Hard |
| Compressor detector |
Peak hoặc RMS |
| Parallel compression |
Dry/wet từ -∞ đến 0 dB |
| Direct out follow |
Fader, Mute, Mute Group, DCA; thiết lập chung |
| Direct out tap-off |
Post-Preamp, Post-HPF, Post-Gate, Insert Return, Post-PEQ, Post-Comp, Post-Delay |
| Direct out trim |
-∞ đến +10 dB theo từng kênh |
XỬ LÝ MIX (MIX PROCESSING)
|
| Thông số |
Giá trị / điều kiện |
| Mix insert |
Patch digital/analog và mức -10 dBV |
| Mix delay |
Tối đa 682 ms |
| Feedback Assistant |
16 filter mỗi mix; 8 detector hoạt động đồng thời |
| Mức cắt feedback filter |
0–18 dB |
| Độ rộng filter tự động |
Q 18–116 |
| Độ rộng filter thủ công |
Q 6–640 |
| GEQ |
28 band; 31 Hz–16 kHz; ±12 dB; constant 1/3 octave; lựa chọn DEEP |
| Mix PEQ |
Như input PEQ |
| Mix compressor |
Như input compressor |
HIỆU ỨNG VÀ AMM (FX)
|
| Thông số |
Giá trị / điều kiện |
| Multi-FX |
6 engine; send/return qua 4 FX send hoặc insert với wet/dry |
| FX tích hợp |
SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus, Symphonic Chorus, Flanger, Phaser |
| Stereo FX returns |
6 return; fader, pan, mute, routing LR/mix và PEQ 4 band |
| DEEP Processing |
Ready; add-ons theo giấy phép được kích hoạt |
| Gain Assistant |
Thiết lập và theo dõi gain theo tính năng hãng công bố |
| AMM |
32 kênh; Gain Sharing; không tăng độ trễ |
| AMM sidechain HPF/LPF |
250 Hz / 5 kHz; 12 dB/octave |
| AMM priority |
-15 đến +15 dB theo kênh |
CÔNG CỤ ÂM THANH (AUDIO TOOLS)
|
| Thông số |
Giá trị / điều kiện |
| PAFL |
PFL hoặc stereo in-place AFL; trim 0 đến -24 dB; delay tối đa 682 ms |
| Talkback |
Gán tới mix; preamp/trim và HPF 20 Hz–20 kHz, 12 dB/octave |
| Signal generator |
Gán tới input hoặc mix; sine, white/pink/band-pass noise |
| RTA |
2 × 31 band 1/3 octave stereo hoặc 61 band 1/6 octave mono; 20 Hz–20 kHz |
GHI VÀ PHÁT USB VÀ SD (RECORDING)
|
| Thông số |
Giá trị / điều kiện |
| Qu-Drive |
USB-A hoặc SD card |
| Ghi stereo USB-A |
WAV 2 kênh; 48/96 kHz; 24-bit; patch được nguồn |
| Phát stereo USB-A |
WAV 1/2 kênh; 44.1/48/96 kHz; 16/24-bit |
| Ghi multitrack SDHC |
16 kênh tại 96 kHz hoặc 32 kênh tại 48 kHz; WAV 24-bit |
| Phát multitrack SDHC |
16 kênh tại 96 kHz hoặc 32 kênh tại 48 kHz; WAV 24-bit |
| SD card |
SDHC 32 GB; UHS-I Class 10 để đạt số kênh tối đa |
| USB streaming |
USB-C, USB 2.0; Core Audio; ASIO/WDM trên Windows |
| USB upstream |
32 kênh; 48/96 kHz; 24-bit |
| USB downstream |
32 kênh; 48/96 kHz; 24-bit |
MẠNG VÀ DANTE (NETWORK)
|
| Thông số |
Giá trị / điều kiện |
| SLink |
EtherCON RJ45; patch đầy đủ |
| dSnake mode |
40 input; 20 output + 40 kênh ME; 48 kHz |
| DX mode |
32 input × 32 output; 96 kHz |
| gigaACE/GX mode |
128 input × 128 output; 96 kHz |
| SLink clock/SRC |
Có thể chọn làm nguồn clock; SRC 48↔96 kHz |
| Dante trên bản D |
Qu-7D: 16×16 kênh; 48/96 kHz; EtherCON riêng |
| Dante trên bản thường |
Qu-7: không có interface Dante tích hợp |
| Dante patch và clock |
Patch được input/output; có thể làm nguồn clock; SRC 48↔96 kHz |
| ME personal monitoring |
Tương thích hệ ME theo kết nối SLink phù hợp |
NGUỒN ĐIỆN VÀ NHIỆT ĐỘ (POWER)
|
| Thông số |
Giá trị / điều kiện |
| Nguồn AC |
100–240 V; 50/60 Hz |
| Công suất tối đa Qu-7 |
105 W |
| Công suất tối đa Qu-7D |
110 W |
| Nhiệt độ vận hành |
0–40°C |
KÍCH THƯỚC VÀ KHỐI LƯỢNG (MECHANICAL)
|
| Thông số |
Giá trị / điều kiện |
| Kích thước W × D × H |
800 × 476 × 213 mm |
| Khối lượng mỗi phiên bản |
16.7 kg |
| Kích thước đóng thùng W × D × H |
940 × 670 × 320 mm |
| Khối lượng đóng thùng |
20.8 kg |
Nguồn: Qu-7 Qu-7D Technical Datasheet Iss2. Các giá trị có điều kiện, phiên bản hoặc tùy chọn đã được ghi trong từng nhóm.
