Ampli Powersoft X4L 4 kênh công suất 40.000W
Powersoft UNICA 4T touring amplifier
Unica 4T
Back to products
powersoft x8 8-channel touring amplifier
X8

X4L

Powersoft X4L là ampli Class D 4 kênh với DSP và ngõ vào analog/AES3. Dante là tùy chọn. Datasheet công bố peak tổng 32.800 W khi tất cả kênh hoạt động với tải đối xứng. Thiết bị dùng rack 2U, khối lượng 24 kg.

BROCHURE DATA SHEET

ĐẶC TRƯNG

  • Ampli 4 kênh mono, peak tổng 32.800 W theo datasheet.
  • Ngõ ra tối đa 300 Vpeak, 140 Apeak.
  • DSP 40-bit floating point. EQ IIR, FIR, hybrid FIR/IIR và raised-cosine.
  • Analog và AES3. Tùy chọn Dante 16 kênh với kết nối dự phòng.
  • Routing/mixing và chính sách input backup theo nền tảng X Series.
  • Delay input đến 2 s, output đến 100 ms. Limiter Peak/RMS/TruePower™.
  • Active DampingControl™ bù ảnh hưởng đường dây loa.
  • Nguồn PFC/SRM, hỗ trợ cấu hình một pha và ba pha theo tài liệu.
  • Điều khiển/giám sát bằng ArmoníaPlus và thiết bị di động.

ỨNG DỤNG

  • Hệ thống touring quy mô lớn.
  • Arena, phòng hòa nhạc, sân vận động và địa điểm ngoài trời.
  • Không gian đa vùng và live club.
  • Hệ thống loa full-range công suất cao và subwoofer theo cấu hình hãng.

MÔ TẢ CHI TIẾT X4L

Powersoft X4L là ampli 4 kênh thuộc X Series, tích hợp xử lý loa. Ngõ vào gồm analog/AES3; Dante là tùy chọn. Thiết bị dùng rack 2U và nặng 24 kg.

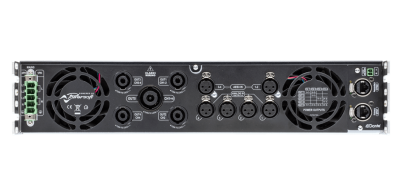

Các cổng kết nối phía sau Powersoft X4LDSP hỗ trợ EQ, crossover, FIR, delay và limiter. ArmoníaPlus quản lý cấu hình và giám sát thiết bị. Bảng thông số tách công suất theo tải, bridge và điều kiện nguồn một pha hoặc ba pha.

Đối chiếu thêm Powersoft X4. Bạn cũng có thể xem Powersoft X8.

Liên hệ B-Star để tư vấn cấu hình phù hợp.

THÔNG SỐ KỸ THUẬT X4L

BỘ KHUẾCH ĐẠI VÀ CÔNG SUẤT (AMPLIFIER)
Loại thiết bị Ampli Class D 4 kênh mono; DSP tích hợp
Tổng công suất peak, tất cả kênh hoạt động 32800 W theo datasheet
Công suất tối đa mỗi kênh tại 8 Ω, đối xứng 4800 W
Công suất tối đa mỗi kênh tại 4 Ω, đối xứng 6800 W
Công suất tối đa mỗi kênh tại 2.7 Ω, đối xứng 7700 W
Công suất tối đa mỗi kênh tại 2 Ω, đối xứng 8200 W
Công suất tối đa mỗi kênh tại 8 Ω, không đối xứng 5000 W
Công suất tối đa mỗi kênh tại 4 Ω, không đối xứng 8400 W
Công suất tối đa mỗi kênh tại 2.7 Ω, không đối xứng 9600 W
Công suất tối đa mỗi kênh tại 2 Ω, không đối xứng 10000 W
Điện áp ngõ ra tối đa không clipping 300 Vpeak
Dòng ngõ ra tối đa 140 Apeak
Điều kiện công suất Đối xứng: drive/load tất cả kênh như nhau. Không đối xứng: một nửa kênh ở công suất ghi, các kênh còn lại ở 25% (−6 dB).

HIỆU NĂNG ÂM THANH (AUDIO PERFORMANCE)
Gain 17–47 dB; bước 0.1 dB
Gain mặc định 32 dB
Output noise A-weighted tại 8 Ω Analog/analog <−67 dBV; digital/analog <−67.5 dBV
Dải động A-weighted tại 8 Ω Analog/analog 113.5 dB; digital/analog 114 dB
Damping factor tại 8 Ω, 20–500 Hz >5000
Slew rate >50 V/µs; bypass input filter
Đáp tuyến tần số tại −3 dB, 1 W/8 Ω 5 Hz–22.5 kHz
Crosstalk tại 1 kHz −70 dB
THD+N từ 0.1 W đến full power <0.5%; typical <0.01%
DIM từ 0.1 W đến full power <0.5%; typical <0.01%
Trở kháng input 20 kΩ balanced
Mức input tối đa +27 dBu

NGÕ VÀO VÀ NGÕ RA (AUDIO I/O)
Ngõ vào analog 4 kênh; 4 × XLR
Ngõ vào AES3 4 kênh; 2 × XLR
Ngõ vào Dante tùy chọn 16 kênh; 2 × RJ45; chỉ có ở phiên bản DANTE
Số kênh output 4 mono

XỬ LÝ TÍN HIỆU (DSP)
AD converters Dual 24-bit Tandem® @ 48 kHz; dynamic range 129 dB(A)
DA converters Dual 24-bit Tandem® @ 48 kHz; dynamic range 121 dB(A)
Sample rate converter 24-bit @ 44.1–192 kHz; dynamic range 140 dB; THD+N 0.0001%
Độ chính xác xử lý nội bộ 40-bit floating point
Delay căn chỉnh thời gian Input tối đa 2 s; output tối đa 100 ms
Equalizer Raised-cosine, custom FIR; parametric IIR: peaking, hi/lo-shelving, all-pass, band-pass, band-stop, hi/lo-pass
Crossover Linear phase FIR, hybrid FIR/IIR; Butterworth, Linkwitz-Riley, Bessel; IIR 6–48 dB/oct
Limiters TruePower™, RMS voltage, RMS current, Peak limiter
Điều khiển damping Active DampingControl™

MẠNG VÀ ĐIỀU KHIỂN (NETWORK)
Điều khiển và giám sát ArmoníaPlus™; giao diện cho thiết bị di động theo trang hãng
Mạng 100 Mbit/s và Gigabit Ethernet theo overview hãng; Dante dự phòng khi chọn phiên bản Dante

NGUỒN ĐIỆN (POWER SUPPLY)
Nguồn một pha danh định 100–240 V, 50/60 Hz
Dải vận hành một pha 90–264 V, DC đến 200 Hz
Nguồn ba pha danh định 173Y/100–416Y/240 V; 3~, 3W+N+PE hoặc 3W+PE
Dòng nguồn một pha tại 1/8 công suất tối đa 26 Arms tại 115 V; 13 Arms tại 230 V
Circuit breaker một pha khuyến nghị C32 tại 115 V; C32/C16 tại 230 V
Dòng mỗi pha tại 1/8 công suất tối đa 9 Arms mỗi pha tại 199Y (115 V/pha); 5 Arms tại 400Y (230 V/pha)
Circuit breaker mỗi pha khuyến nghị C16
Điều kiện đo dòng nguồn 1/8 maximum output power vào loa 4 Ω typical theo chú thích datasheet
Tiêu thụ idle <230 W
Tiêu thụ tối đa <5000 W

NHIỆT VÀ ĐIỀU KIỆN VẬN HÀNH (THERMAL)
Nhiệt độ vận hành 0–35 °C
Làm mát Quạt biến tốc liên tục, điều khiển theo nhiệt độ
Tiếng ồn quạt tại 1 m 40 dBA SPL tại 1/8 công suất tối đa vào loa 4 Ω typical
Tổn hao nhiệt, 1/8 công suất tối đa vào loa 4 Ω 115 V: 2970 BTU/h; 230 V: 3650 BTU/h

KÍCH THƯỚC VÀ KHỐI LƯỢNG (MECHANICAL)
Kích thước W × H × D 483 × 88 × 495 mm (19.0 × 3.5 × 19.5 in)
Khối lượng 24 kg (52.9 lb)
Chiều cao rack 2U
LIÊN HỆ TƯ VẤN
